Go struct 内存对齐

源代码/数据集已上传到 Github - high-performance-go

high performance go - data structure

1 如何计算结构体占用的空间

在 Go 语言中,我们可以使用 unsafe.Sizeof 计算出一个数据类型实例需要占用的字节数。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
package main

import (
"fmt"
"unsafe"
)

type Args struct {
num1 int
num2 int
}

type Flag struct {
num1 int16
num2 int32
}

func main() {
fmt.Println(unsafe.Sizeof(Args{}))
fmt.Println(unsafe.Sizeof(Flag{}))
}

运行上面的例子将会输出:

1
2
3
$ go run main.go
16
8
  • Args 由 2 个 int 类型的字段构成,在 64位机器上,一个 int 占 8 字节,因此存储一个 Args 实例需要 16 字节。
  • Flag 由一个 int32 和 一个 int16 的字段构成,成员变量占据的字节数为 4+2 = 6,但是 unsafe.Sizeof 返回的结果为 8 字节,多出来的 2 字节是内存对齐的结果。

因此,一个结构体实例所占据的空间等于各字段占据空间之和,再加上内存对齐的空间大小。

2 内存对齐

2.1 为什么需要内存对齐

CPU 访问内存时,并不是逐个字节访问,而是以字长(word size)为单位访问。比如 32 位的 CPU ,字长为 4 字节,那么 CPU 访问内存的单位也是 4 字节。

这么设计的目的,是减少 CPU 访问内存的次数,加大 CPU 访问内存的吞吐量。比如同样读取 8 个字节的数据,一次读取 4 个字节那么只需要读取 2 次。

CPU 始终以字长访问内存,如果不进行内存对齐,很可能增加 CPU 访问内存的次数,例如:

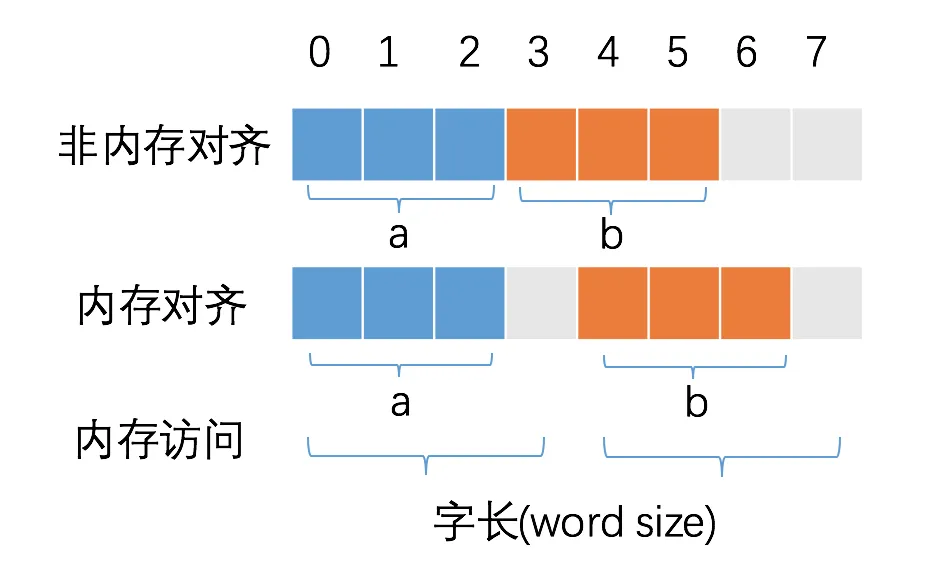

memory alignment

变量 a、b 各占据 3 字节的空间,内存对齐后,a、b 占据 4 字节空间,CPU 读取 b 变量的值只需要进行一次内存访问。如果不进行内存对齐,CPU 读取 b 变量的值需要进行 2 次内存访问。第一次访问得到 b 变量的第 1 个字节,第二次访问得到 b 变量的后两个字节。

从这个例子中也可以看到,内存对齐对实现变量的原子性操作也是有好处的,每次内存访问是原子的,如果变量的大小不超过字长,那么内存对齐后,对该变量的访问就是原子的,这个特性在并发场景下至关重要。

简言之:合理的内存对齐可以提高内存读写的性能,并且便于实现变量操作的原子性。

参考 Purpose of memory alignment

2.1 unsafe.Alignof

在上面的例子中,Flag{} 两个字段占据了 6 个字节,但是最终对齐后的结果是 8 字节。Go 语言中内存对齐需要遵循什么规律呢?

unsafe 标准库提供了 Alignof 方法,可以返回一个类型的对齐值,也可以叫做对齐系数或者对齐倍数。例如:

1
2
unsafe.Alignof(Args{}) // 8
unsafe.Alignof(Flag{}) // 4
  • Args{} 的对齐倍数是 8,Args{} 两个字段占据 16 字节,是 8 的倍数,无需占据额外的空间对齐。
  • Flag{} 的对齐倍数是 4,因此 Flag{} 占据的空间必须是 4 的倍数,因此,6 内存对齐后是 8 字节。

2.2 对齐保证(align guarantee)

Go 官方文档 Size and alignment guarantees - golang spec 描述了 unsafe.Alignof 的规则。

  1. For a variable x of any type: unsafe.Alignof(x) is at least 1.
  2. For a variable x of struct type: unsafe.Alignof(x) is the largest of all the values unsafe.Alignof(x.f) for each field f of x, but at least 1.
  3. For a variable x of array type: unsafe.Alignof(x) is the same as the alignment of a variable of the array’s element type.
  • 对于任意类型的变量 x ,unsafe.Alignof(x) 至少为 1。
  • 对于 struct 结构体类型的变量 x,计算 x 每一个字段 f 的 unsafe.Alignof(x.f)unsafe.Alignof(x) 等于其中的最大值。
  • 对于 array 数组类型的变量 x,unsafe.Alignof(x) 等于构成数组的元素类型的对齐倍数。

A struct or array type has size zero if it contains no fields (or elements, respectively) that have a size greater than zero. Two distinct zero-size variables may have the same address in memory.

没有任何字段的空 struct{} 和没有任何元素的 array 占据的内存空间大小为 0,不同的大小为 0 的变量可能指向同一块地址。

3 struct 内存对齐的技巧

3.1 合理布局减少内存占用

假设一个 struct 包含三个字段,a int8b int16c int64,顺序会对 struct 的大小产生影响吗?我们来做一个实验:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
type demo1 struct {
a int8
b int16
c int32
}

type demo2 struct {
a int8
c int32
b int16
}

func main() {
fmt.Println(unsafe.Sizeof(demo1{})) // 8
fmt.Println(unsafe.Sizeof(demo2{})) // 12
}

答案是会产生影响。每个字段按照自身的对齐倍数来确定在内存中的偏移量,字段排列顺序不同,上一个字段因偏移而浪费的大小也不同。

接下来逐个分析,首先是 demo1:

  • a 是第一个字段,默认是已经对齐的,从第 0 个位置开始占据 1 字节。
  • b 是第二个字段,对齐倍数为 2,因此,必须空出 1 个字节,偏移量才是 2 的倍数,从第 2 个位置开始占据 2 字节。
  • c 是第三个字段,对齐倍数为 4,此时,内存已经是对齐的,从第 4 个位置开始占据 4 字节即可。

因此 demo1 的内存占用为 8 字节。

其实是 demo2:

  • a 是第一个字段,默认是已经对齐的,从第 0 个位置开始占据 1 字节。
  • c 是第二个字段,对齐倍数为 4,因此,必须空出 3 个字节,偏移量才是 4 的倍数,从第 4 个位置开始占据 4 字节。
  • b 是第三个字段,对齐倍数为 2,从第 8 个位置开始占据 2 字节。

demo2 的对齐倍数由 c 的对齐倍数决定,也是 4,因此,demo2 的内存占用为 12 字节。

memory alignment

因此,在对内存特别敏感的结构体的设计上,我们可以通过调整字段的顺序,减少内存的占用。

3.2 空 struct{} 的对齐

struct{} 大小为 0,作为其他 struct 的字段时,一般不需要内存对齐。但是有一种情况除外:即当 struct{} 作为结构体最后一个字段时,需要内存对齐。因为如果有指针指向该字段, 返回的地址将在结构体之外,如果此指针一直存活不释放对应的内存,就会有内存泄露的问题(该内存不因结构体释放而释放)。

因此,当 struct{} 作为其他 struct 最后一个字段时,需要填充额外的内存保证安全。我们做个试验,验证下这种情况。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
type demo3 struct {
c int32
a struct{}
}

type demo4 struct {
a struct{}
c int32
}

func main() {
fmt.Println(unsafe.Sizeof(demo3{})) // 8
fmt.Println(unsafe.Sizeof(demo4{})) // 4
}

可以看到,demo4{} 的大小为 4 字节,与字段 c 占据空间一致,而 demo3{} 的大小为 8 字节,即额外填充了 4 字节的空间。
